New RC Filter

As current RC filter is no longer suit me, I decided to improve it.

First, original AY chip has  0-1 Volts on outputs, but emulator has 0-4.5 volts, so the circuit needs voltage divider.

Second, I decided to swap low-pass and high-pass filters.

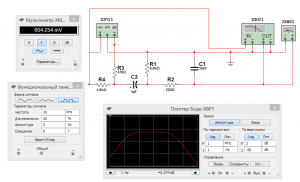

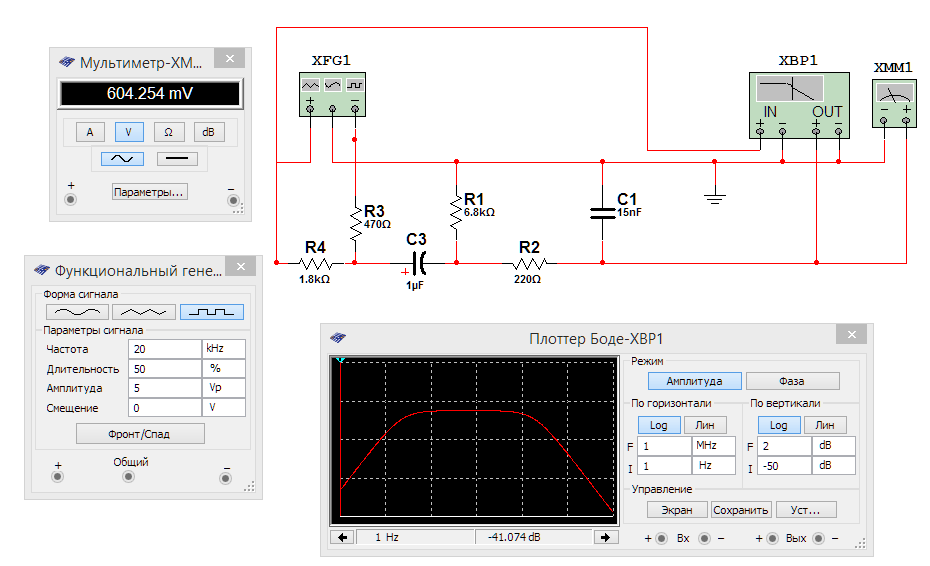

Simulation result:

filter

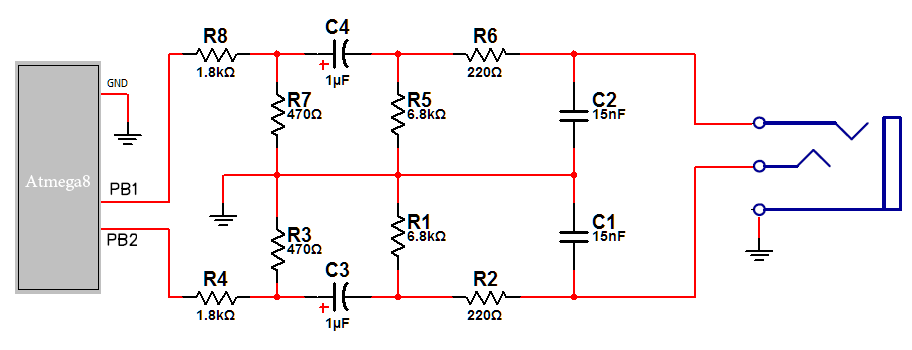

Filter circuit:

filter2

For three-channel versions filter is similar, or by mixing.

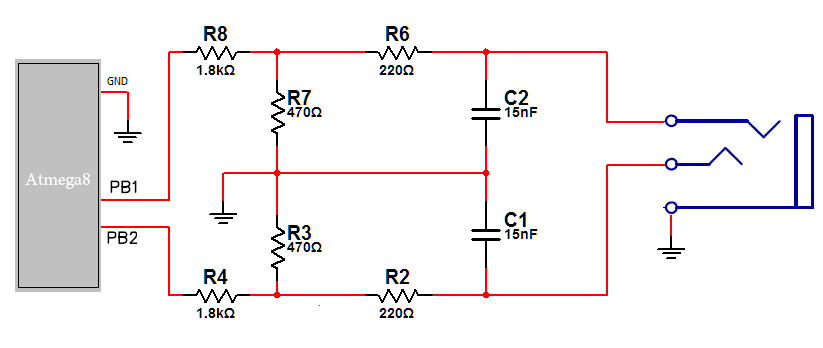

More simple version is also good

filter3



ADDON (23.02.2016)

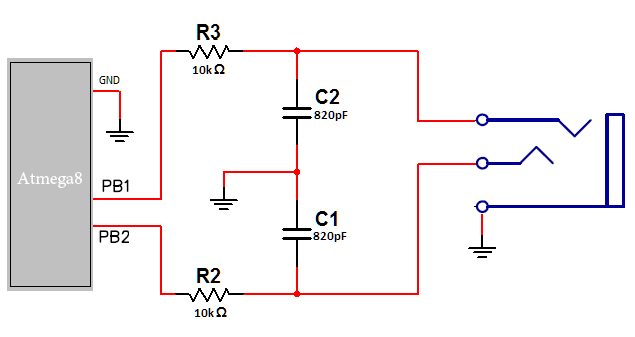

It is enough to use LowPass filter.

filter_new

It works well and recommended instead of previous filters. You may add 1-10uF capacitors to filter output



9 thoughts on “New RC Filter

  1. При расчете делителя напряжения учитывайте, что входное напряжение будет 5 в., а выходное должно быть в пределах 0.5-2 вольт.

  2. Здравствуйте!
    Хочу собрать Turbo sound. А можно как-то ввести в схему вход под бипперный звук, и в программе размешать его между каналами? Было-бы совсем по фен-шую !

    1. В схеме двух- и трехканальной версии вроде бы я в схему добавил бипер, можно взять оттуда, насчет турбосаунда, могу сделать последнюю версию под турбосаунд в таком случае, просто думал никому не интересно и не обновлял давно. Обновил, на версии 22 основана, причем, походу предыдущие нерабочие были…
      PS: или вы имели в виду, на какой-то пин бипер завести и его из эмулятора выдавать? А успевать будет обрабатывать? или на OCR его завети и в PWM выдавать вместе с AY?

      1. Да, я имел ввиду завести в турбо-саунд цифровой сигнал с бипера на входы процессоров (параллельно) и размешать равномерно между левым и правым каналами, выдавать на выходы AY. Производительности вполне должно быть достаточно … Если можно, сделайте, плиз, я уже схему паяю )))

  3. 22-ую версию запустил, но нет возможности запустить все 2 чипа, можете подсказать программку с турбо-саундом в формате .SNA или .Z80? Нулевой процессор работает нормально ….

  4. Шумовой эффект не дотягивает … Игорь Титарь из Магнитогорска писал эмуль AY8910/12, мы с ним написали статью в журнале Радио по этому поводу. Он применил свою схему генерации шума, и эффект получился внушительным. Если хотите, могу текст статейки Вам скинуть
